Jakie jest napięcie w sieci 3 fazowej?
W trójfazowych systemach elektrycznych możemy spotkać dwa podstawowe typy napięć:
- napięcie fazowe, wynoszące 230V, mierzone pomiędzy przewodem fazowym a neutralnym,
- napięcie międzyfazowe, które osiąga zwykle 400V w większości państw, w tym także w Polsce.
W niektórych regionach mogą występować niewielkie odchylenia, na przykład wartości 380V lub 220V. W standardowych instalacjach niskonapięciowych 400V, które są szeroko wykorzystywane w systemach trójfazowych, prąd przemienny rozprowadzany jest pomiędzy trzy przewody fazowe, co sprzyja równomiernemu obciążeniu. Te trzy fazy, przesunięte względem siebie o 120 stopni, przyczyniają się do stabilniejszego działania urządzeń elektrycznych, co z kolei podnosi ich efektywność energetyczną.
Normy PN-IEC 60038 określają znormalizowane wartości napięć w sieciach trójfazowych, a ich znajomość jest niezbędna podczas projektowania oraz realizacji instalacji elektrycznych. Odpowiednie napięcia w systemach zasilania wielofazowego odgrywają kluczową rolę w zapewnieniu bezpieczeństwa i prawidłowego funkcjonowania wszystkich podłączonych urządzeń. Jakiekolwiek błędy w napięciu mogą prowadzić do znaczących problemów z jakością energii elektrycznej oraz wpływać negatywnie na działanie całej instalacji.
Co to jest napięcie fazowe w sieci trójfazowej?
W sieci trójfazowej napięcie fazowe wynosi 230V, co jest mierzone pomiędzy jednym z przewodów fazowych (L1, L2, L3) a przewodem neutralnym (N). To przemienne napięcie odgrywa kluczową rolę w zasilaniu jednofazowych odbiorników, takich jak:
- urządzenia w naszych domach,
- sprzęty elektroniczne,
- oświetlenie.
Odpowiednia moc jest niezbędna dla prawidłowego działania tych sprzętów. W instalacjach niskonapięciowych, napięcie fazowe przyczynia się do równomiernego rozkładu obciążenia. System trójfazowy, z przesunięciem fazowym wynoszącym 120 stopni, zapewnia stabilniejsze funkcjonowanie urządzeń elektrycznych, co wpływa na zwiększenie efektywności energetycznej. Dlatego tak istotne jest, aby połączenia przewodów fazowych z neutralnymi były wykonane prawidłowo; gwarantuje to bezpieczeństwo i efektywność całego systemu. Standardowe napięcie 230V pozwala na pracę urządzeń w różnych warunkach, co czyni instalacje trójfazowe niezwykle elastycznymi. Dodatkowo, neutralna faza ma ważne znaczenie w minimalizowaniu różnic napięć oraz stabilizacji systemu elektroenergetycznego.

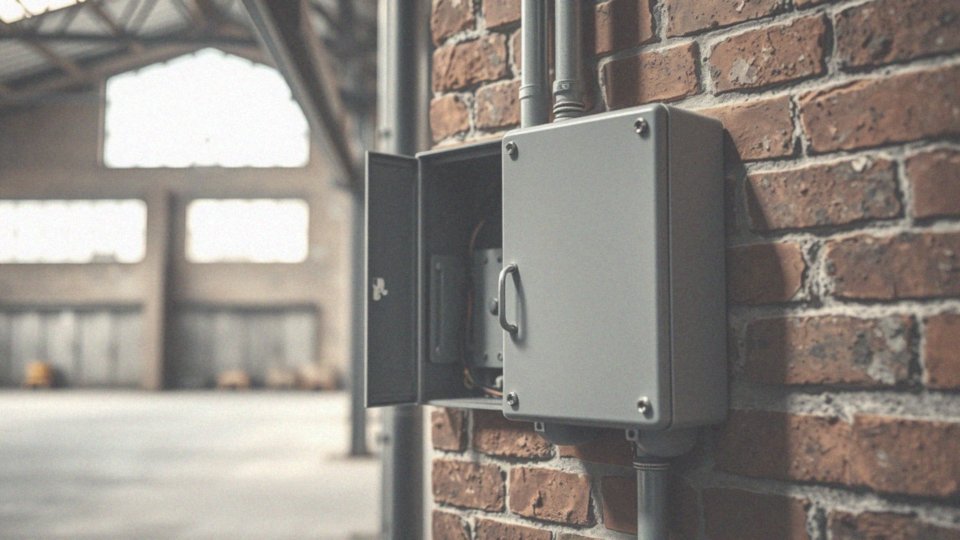

Jakie napięcie jest między fazami w sieci trójfazowej?
Standardowo w sieci trójfazowej napięcie międzyfazowe wynosi 400V, a jego pomiar dokonuje się pomiędzy dwoma dowolnymi przewodami fazowymi, na przykład L1 i L2. Co ciekawe, napięcie to jest równocześnie √3 razy większe od napięcia fazowego, które wynosi 230V. Ma ono kluczowe znaczenie w zasilaniu dużych maszyn oraz urządzeń, dlatego jest szeroko wykorzystywane w różnych branżach, takich jak:
- przemysł,
- zasilanie silników elektrycznych,
- pomp,
- systemów grzewczych.
Taki system pozwala na efektywniejsze przesyłanie energii, co przekłada się na obniżenie kosztów oraz podniesienie wydajności instalacji elektrycznych. Znajomość napięcia międzyfazowego oraz jego zastosowań w układach trójfazowych jest istotna dla zapewnienia bezpieczeństwa i stabilności systemów elektrycznych.
Jakie napięcia fazowe występują w instalacjach trójfazowych?
W instalacjach trójfazowych można wyróżnić dwa główne typy napięcia:
- napięcie fazowe, które zazwyczaj wynosi 230V. Mierzymy je pomiędzy przewodami fazowymi (L1, L2, L3) a przewodem neutralnym (N),
- napięcie międzyfazowe, osiągające wartość 400V, co czyni je trzykrotnie wyższym niż napięcie fazowe. Mierzymy je pomiędzy dowolnymi dwoma przewodami fazowymi.
Kontrola odchylenia napięcia od standardowych wartości jest kluczowa dla utrzymania jakości i stabilności systemu elektroenergetycznego. Zakłady energetyczne mają obowiązek monitorowania napięcia w precyzyjnych granicach, co znacząco podnosi bezpieczeństwo korzystania z instalacji elektrycznych. Również właściwe umiejscowienie przewodów fazowych i neutralnych oraz odpowiednie zabezpieczenia są istotne dla efektywności energetycznej i bezpieczeństwa całego systemu. Stosowanie napięcia fazowego na poziomie 230V oraz napięcia międzyfazowego wynoszącego 400V stanowi standard w większości europejskich instalacji elektrycznych, co sprawia, że są one zarówno niezawodne, jak i praktyczne w codziennym użytkowaniu.
Jakie są różnice między napięciem fazowym a napięciem międzyfazowym?
W instalacji trójfazowej napięcia fazowe i międzyfazowe różnią się zarówno wartościami, jak i zastosowaniami. Napięcie fazowe, mierzące 230V, odnosi się do pomiaru dokonanego pomiędzy przewodem fazowym a neutralnym. Tego typu napięcie wykorzystuje się do zasilania jednofazowych odbiorników, takich jak:
- urządzenia gospodarstwa domowego,
- oświetlenie.
Z kolei napięcie międzyfazowe osiąga 400V i mierzy się je pomiędzy dwiema fazami. Ważne jest, że napięcie to jest √3 razy wyższe niż napięcie fazowe, co czyni je kluczowym w sylosach wymagających większej mocy. To z kolei jest typowe dla trójfazowych urządzeń, takich jak:
- silniki elektryczne,
- różnego rodzaju maszyny przemysłowe.
Reasumując, napięcie fazowe ma kluczowe znaczenie w systemach jednofazowych, natomiast napięcie międzyfazowe jest odpowiedzialne za obsługę znacznie większych obciążeń w instalacjach trójfazowych. Równowaga pomiędzy tymi dwoma typami napięcia jest niezbędna dla prawidłowego funkcjonowania całego systemu elektrycznego, co zapewnia zarówno stabilność, jak i efektywność w zasilaniu.

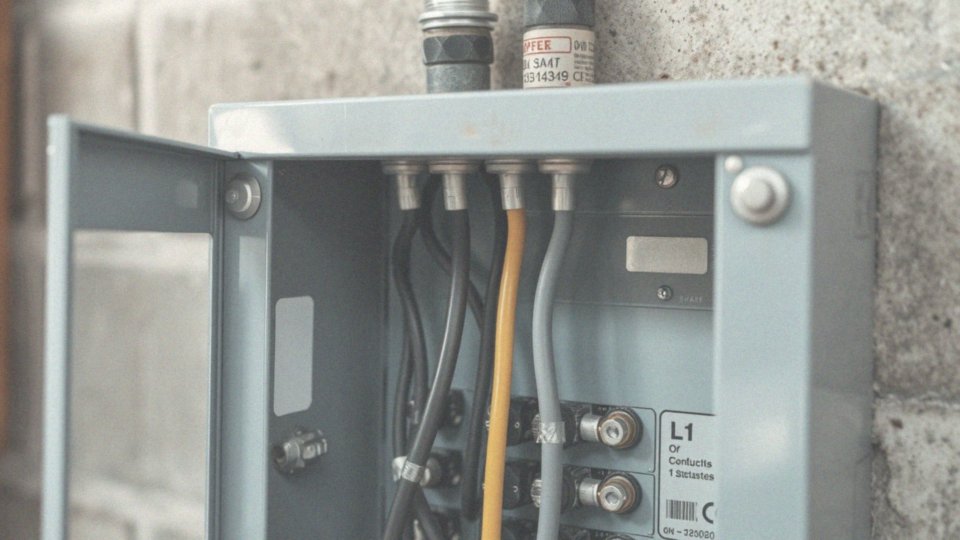

Jakie są normy dotyczące przewodów fazowych w instalacjach niskiego napięcia?
Normy dotyczące przewodów fazowych w instalacjach z niskim napięciem skupiają się na ich identyfikacji, jakości izolacji oraz aspektach bezpieczeństwa. Przewody te wyróżniają się trzema kolorami:
- brązowym (L1),
- czarnym (L2),
- szarym (L3),
co jest zgodne z normą PN-HD 308 S2. Izolacja musi być dostosowana do znamionowego napięcia instalacji, które wynosi zazwyczaj 400V. Wymagania dotyczące napięć znormalizowanych w instalacjach trójfazowych określone są w normach PN-IEC 60038. Ważne jest, aby przewody były odpowiednio oznaczone i zabezpieczone, co ułatwia szybkie rozpoznawanie poszczególnych faz – szczególnie istotne podczas konserwacji oraz instalacji. Normy te nie tylko sprzyjają identyfikacji żył w kablach, ale przede wszystkim dbają o bezpieczeństwo użytkowników, minimalizując ryzyko porażenia prądem elektrycznym.
W trakcie kontroli przeprowadzanych przez organy zajmujące się infrastrukturą elektryczną, przestrzeganie tych zasad ma charakter obowiązkowy. Ich łamanie może skutkować poważnymi zagrożeniami, w tym niewłaściwym działaniem systemu energetycznego czy uszkodzeniem urządzeń. Dlatego właśnie normy te są kluczowe w projektowaniu i eksploatacji infrastruktury elektrycznej, zapewniając komfort oraz bezpieczeństwo korzystania z energii elektrycznej.
Jakie napięcia 3-fazowe obowiązują w różnych krajach?
Napięcia trójfazowe różnią się w różnych częściach świata, co ma istotne znaczenie podczas projektowania oraz eksploatacji instalacji elektrycznych. W Europie standardowe napięcie w sieciach trójfazowych wynosi 400V pomiędzy fazami i 230V w odniesieniu do pojedynczej fazy. Z kolei w krajach takich jak:
- Afganistan,
- Angola,
- Białoruś
można spotkać się z napięciem 380V. Natomiast w Ameryce Północnej najczęściej występują wartości:
- 208V,
- 480V,
- 600V.
Różnice te wynikają z lokalnych regulacji i specyficznych uwarunkowań. Dodatkowo, częstotliwość prądu również bywa rozmaita: w Europie to 50 Hz, a w Ameryce Północnej 60 Hz. Wynika to z historycznych wyborów technologicznych. Przy projektowaniu urządzeń elektrycznych istotne jest, aby brać pod uwagę te specyfikacje, co przyczynia się do zapewnienia zarówno bezpieczeństwa, jak i prawidłowego funkcjonowania sprzętu. Normy IEC dotyczące znormalizowanych napięć umożliwiają zastosowanie standardowych komponentów, co sprzyja efektywności energetycznej i poprawia bezpieczeństwo systemów elektrycznych na całym świecie.
Jakie są zastosowania napięcia trójfazowego w codziennym życiu?
Napięcie trójfazowe odgrywa kluczową rolę w wielu branżach, zwłaszcza w sektorze przemysłowym oraz w infrastrukturze. W zakładach produkcyjnych zasila nie tylko silniki elektryczne, ale także:
- sprężarki,
- pompy,
- co sprawia, że procesy technologiczne stają się znacznie bardziej efektywne.
Stabilne zasilanie ma istotny wpływ na wysoką wydajność maszyn i jednocześnie ogranicza ryzyko awarii. W obiektach komercyjnych napięcie trójfazowe jest niezwykle istotne, ponieważ zasila:
- klimatyzatory,
- windy,
- indukcyjne trójfazowe płyty grzewcze, które szybko i skutecznie ogrzewają pomieszczenia.
Dodatkowo, przepływowe trójfazowe ogrzewacze wody dostarczają dużą ilość ciepłej wody, co jest nieocenione w hotelach oraz budynkach użyteczności publicznej. W serwerowniach i centrach obliczeniowych stabilność zasilania jest niezbędna dla zapewnienia ciągłości operacyjnej. W kontekście rosnącego zainteresowania elektromobilnością, stacje ładowania pojazdów elektrycznych także korzystają z napięcia trójfazowego, co zdecydowanie przyspiesza proces ładowania akumulatorów. Dzięki temu rozwiązaniu instalacje elektryczne stają się bardziej energetycznie efektywne, co z kolei przekłada się na niższe koszty eksploatacji.
Co więcej, napięcie trójfazowe zwiększa symetrię obciążenia sieci, co pozytywnie wpływa na jakość dostarczanej energii elektrycznej. Z tego powodu stanowi ono fundament nowoczesnych rozwiązań zarówno w przemyśle, jak i w codziennym użytkowaniu energii elektrycznej.
Jakie są zalety instalacji 3-fazowych?
Instalacje trójfazowe oferują wiele zalet w porównaniu z systemami jednofazowymi:
- umożliwiają przesył większej mocy elektrycznej przy minimalnych stratach energii,
- równomierne rozkładanie obciążenia pomiędzy fazami podnosi stabilność napięcia,
- silniki zasilane prądem trójfazowym charakteryzują się lepszą efektywnością oraz wyższą mocą,
- wykazują większą odporność na zakłócenia, co pozytywnie wpływa na jakość dostarczanej energii elektrycznej,
- przyczyniają się do obniżenia rachunków za prąd.
W sektorze przemysłowym oraz w budynkach komercyjnych trójfazowe zasilanie umożliwia zasilanie bardziej wymagających urządzeń, takich jak sprężarki, pompy czy piece grzewcze. To sprzyja efektywniejszemu przeprowadzaniu procesów produkcyjnych, co prowadzi do wzrostu wydajności oraz redukcji kosztów operacyjnych.
Dzięki wielu korzyściom, instalacje trójfazowe stają się normą w rozmaitych branżach, od przemysłu po obiekty użyteczności publicznej.
Jakie urządzenia korzystają z zasilania trójfazowego?
Zasilanie trójfazowe odgrywa kluczową rolę w wielu urządzeniach, które potrzebują znacznej mocy do efektywnego działania. Wśród głównych odbiorników możemy wymienić:
- silniki elektryczne, szczególnie popularne w przemyśle,
- wielkie wentylatory,
- pomp,
- obrabiarek,
- przemysłowe klimatyzatory, które skutecznie chłodzą różnorodne powierzchnie,
- urządzenia spawalnicze, które umożliwiają precyzyjne wykonywanie spoin,
- przepływowe ogrzewacze wody w budynkach mieszkalnych,
- indukcyjne płyty grzewcze w gastronomii i hotelarstwie,
- centra danych oraz serwerownie, które obsługują zarówno serwery, jak i systemy chłodzenia,
- transport publiczny, gdzie trójfazowe zasilanie napędza tramwaje i pociągi elektryczne.
To przynosi korzyści w postaci zwiększonej efektywności energetycznej oraz większej stabilności zasilania. Ta elastyczność i wydajność zasilania sprawiają, że trójfazowe rozwiązania są nieodłącznym elementem różnych branż, od przemysłowej aż po usługi, co podkreśla ich znaczenie w nowoczesnych systemach elektrycznych.

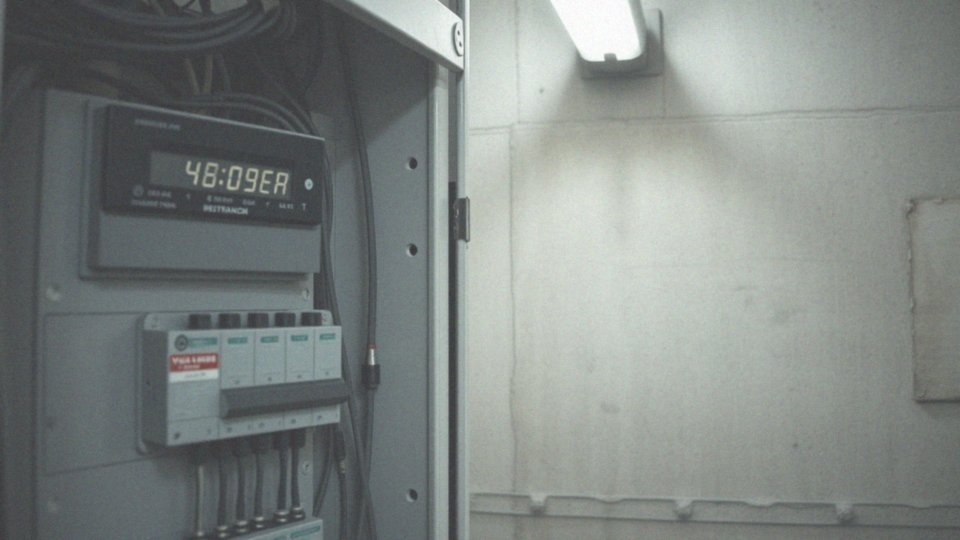

Co oznacza zanik fazy w systemie trójfazowym?
Zanik fazy w systemie trójfazowym oznacza, że jeden z przewodów fazowych – L1, L2 lub L3 – przestaje dostarczać napięcie. Tego rodzaju problemy mogą wystąpić na skutek awarii w sieci zasilającej, uszkodzenia transformatora lub przerwania przewodu. Skutki takiej sytuacji mogą być poważne, zwłaszcza dla urządzeń działających w trybie trójfazowym, takich jak silniki elektryczne, które narażone są na przegrzanie, a nawet zniszczenie.
Aby zminimalizować ryzyko uszkodzeń i zapewnić stabilne działanie systemów elektrycznych, wprowadza się różnorodne zabezpieczenia przed zanikami, takie jak:
- czujniki kolejności faz,
- automatyczne przełączniki.
Te urządzenia monitorują napięcie w każdej fazie. Gdy tylko wykryją zanik, od razu odłączają zasilanie, co znacząco zwiększa bezpieczeństwo instalacji. Zarządzanie zjawiskiem zaniku fazy jest niezwykle istotne w wielu branżach, ponieważ niezawodność zasilania trójfazowego fundamentalnie wpływa na ciągłość procesów produkcyjnych i operacyjnych. Dzięki nowoczesnym technologiom możliwe jest skuteczne ograniczanie ryzyka związanego z tymi awariami, co w rezultacie przekłada się na wyższą wydajność i bezpieczeństwo elektrycznych instalacji.
Jakie są zasady dotyczące symetrii trzech faz w instalacjach elektrycznych?
Symetria trzech faz w instalacjach elektrycznych oznacza, że napięcia i prądy w fazach L1, L2 oraz L3 są sobie równe i przesunięte względem siebie o 120 stopni. Dbanie o tę równowagę jest niezwykle ważne dla prawidłowego działania urządzeń działających na prąd trójfazowy. Niesymetria, która często pojawia się w wyniku nierównomiernego rozkładu obciążeń, może prowadzić do przeciążenia jednej fazy. Taki stan rzeczy przynosi ze sobą spadek napięcia oraz zwiększenie prądu w przewodzie neutralnym.
Aby utrzymać symetrię, kluczowe jest równomierne rozdzielanie obciążeń pomiędzy wszystkie trzy fazy. Gdy jedna z nich zostaje przeciążona, zaburzona zostaje równowaga, co może skutkować powstawaniem harmonicznych, które w negatywny sposób wpływają na jakość energii elektrycznej. Analizowanie harmonicznych jest skutecznym sposobem na diagnozowanie problemów związanych z przesunięciem fazowym.
Kontrola symetrii w instalacjach trójfazowych nie tylko ogranicza straty energii, ale również zwiększa stabilność operacyjną. Zasady dotyczące symetrii obciążenia stanowią kluczowy element przy projektowaniu nowoczesnych sieci elektrycznych. Dostateczne zabezpieczenia i monitorowanie obciążeń fazowych znacząco podnoszą niezawodność systemu, co jest niezbędne dla jego bezpieczeństwa i efektywności. Przestrzeganie zasad symetrii przyczynia się zatem do poprawy wydajności energetycznej oraz zapewnienia długofalowej niezawodności instalacji elektrycznych.
Jakie są zagrożenia związane z niewłaściwym napięciem w sieci trójfazowej?
Niewłaściwe napięcie w sieci trójfazowej stwarza poważne zagrożenia zarówno dla urządzeń elektrycznych, jak i użytkowników. Kiedy napięcie przekracza 400V, rośnie ryzyko uszkodzenia izolacji przewodów, co może prowadzić do przegrzewania się sprzętu oraz wywołania pożaru. Z drugiej strony, zbyt niskie napięcie – poniżej ustalonych norm – prowadzi do problemów z prawidłowym działaniem urządzeń, obniżając ich efektywność i przyspieszając zużycie.
Często spotykana niesymetria napięć między fazami, wynikająca z nierównomiernego obciążenia, jest szczególnie niekorzystna dla silników trójfazowych wykorzystywanych w przemyśle. Osłabiona jakość energii elektrycznej wpływa negatywnie na stabilność działania sprzętu, co może prowadzić do poważnych awarii oraz kosztownych przestojów.
Dlatego tak istotne jest regularne monitorowanie napięcia. Warto też zainwestować w odpowiednie zabezpieczenia, takie jak:
- wyłączniki,
- zasilacze,
- które skutecznie chronią przed konsekwencjami niewłaściwego napięcia.
Przestrzeganie norm jakościowych, w tym PN-IEC 60038, jest kluczowe dla zapewnienia bezpieczeństwa elektrycznego. Dzięki temu minimalizuje się ryzyko awarii, co w dłuższej perspektywie przyczynia się do obniżenia kosztów napraw uszkodzonych urządzeń. Właściwe zarządzanie napięciem w instalacjach trójfazowych ma zasadnicze znaczenie dla ich efektywności i długowieczności.
